Загородная база отдыха

Система автоматизации и диспетчеризации имеет трехуровневую структуру: нижний уровень — автоматизация, средний уровень — интеграция и верхний уровень — диспетчеризация.

Нижний уровень представлен комплексом технических средств автоматизации на базе стандарта KNX, выполненный по топологии TP256 с применением блоков питания MDT (Германия) 1280 мА с функцией удаленной диагностики и роутеров KNX/IP объединяющих зоны сети.

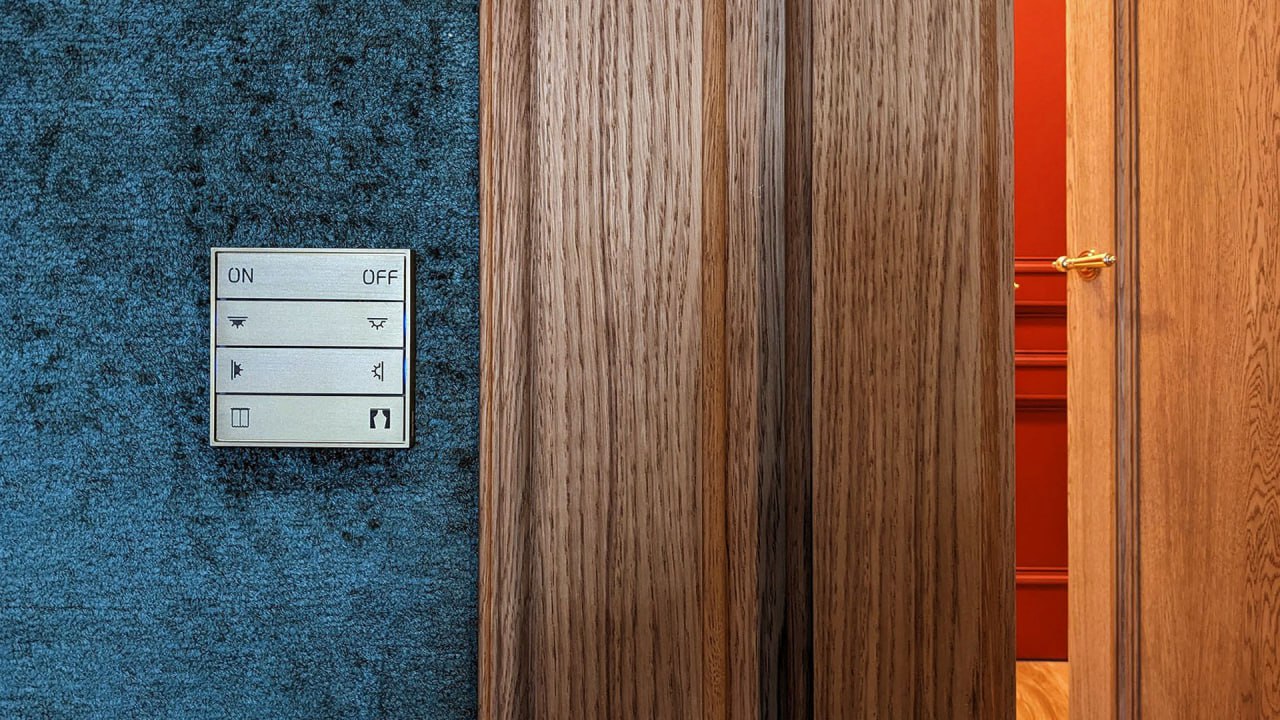

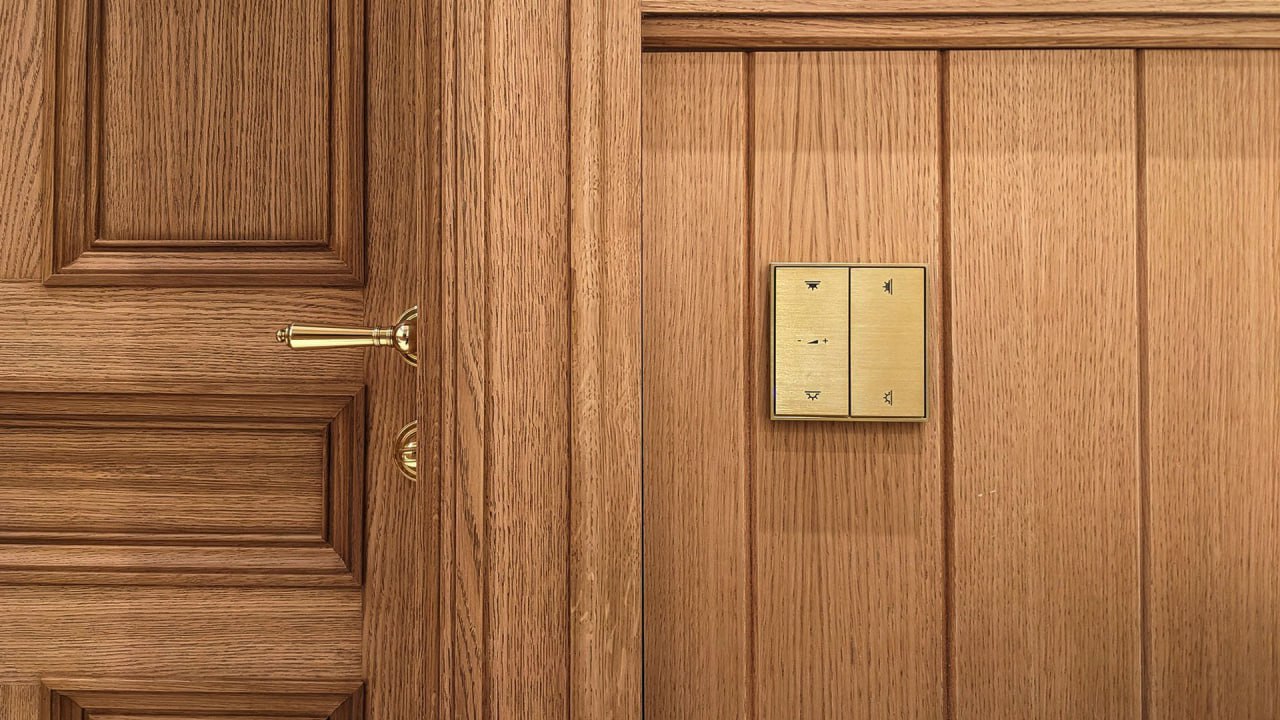

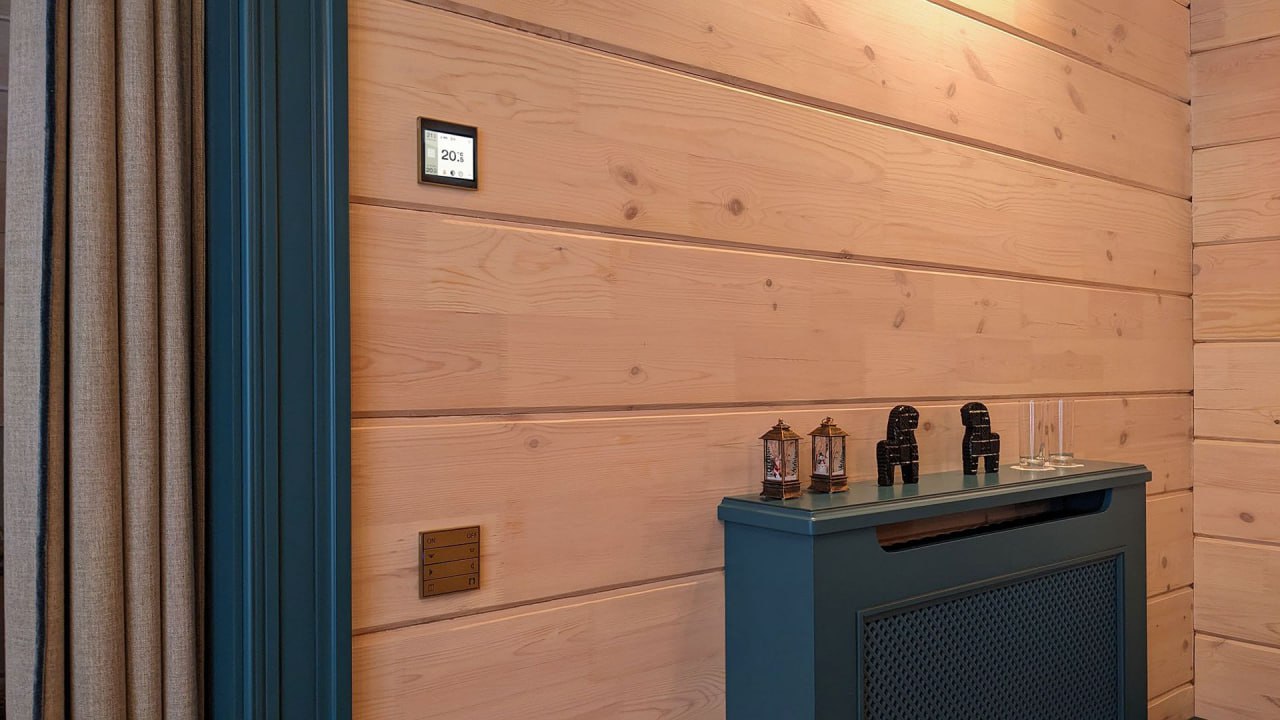

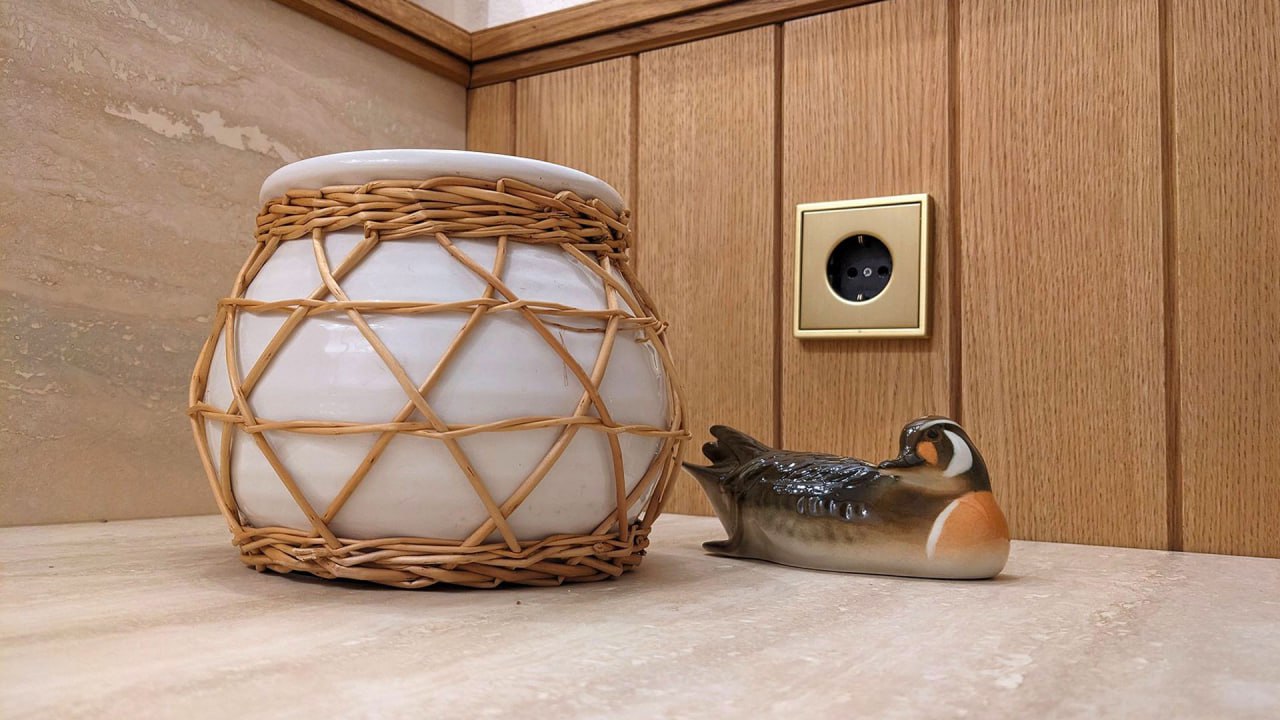

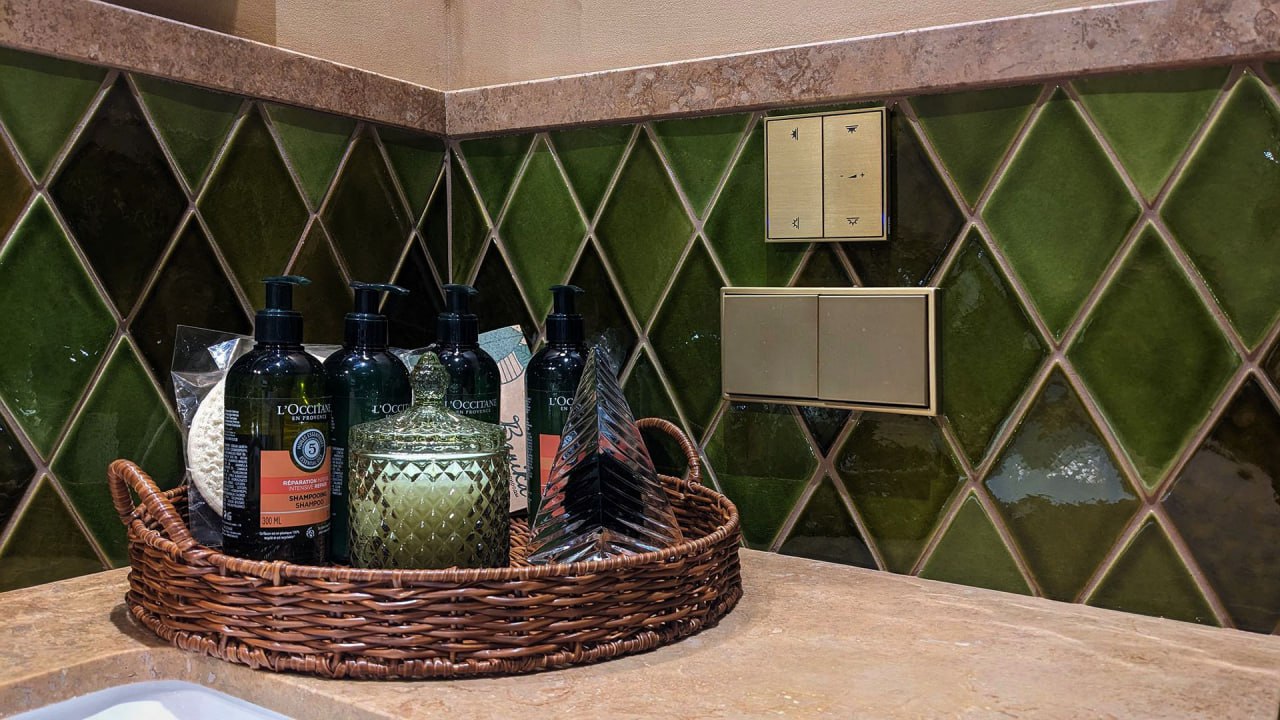

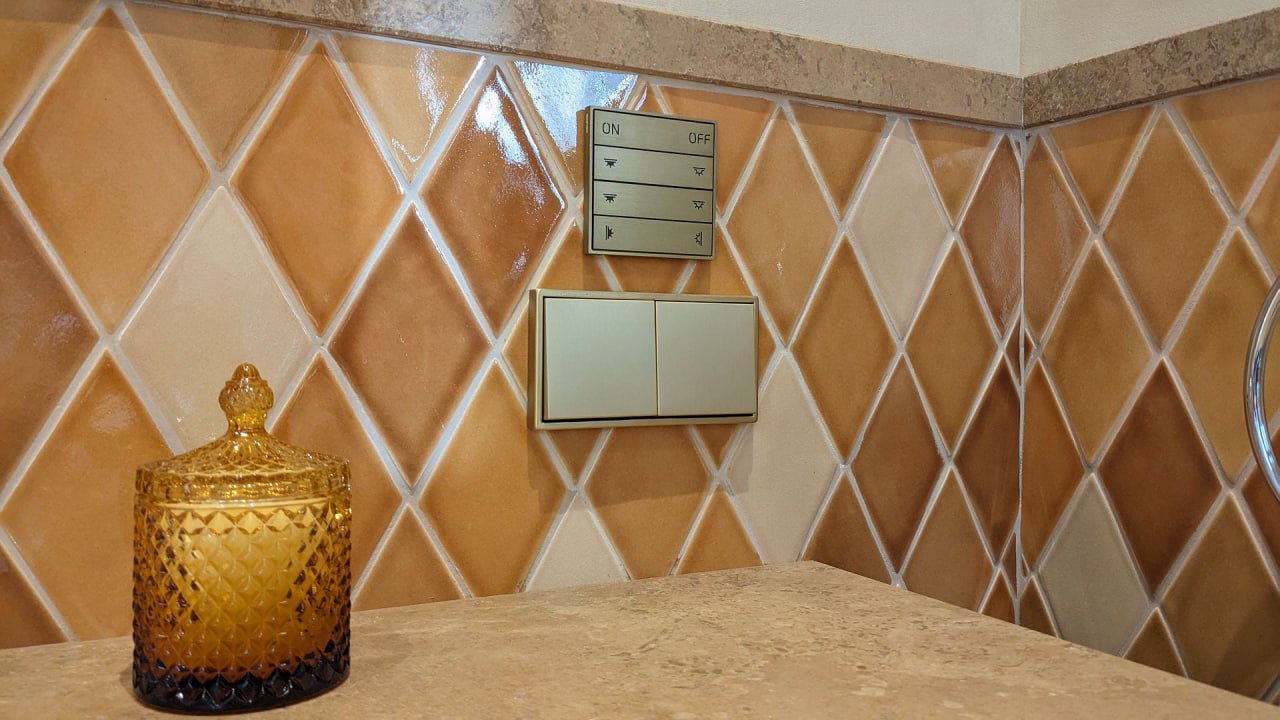

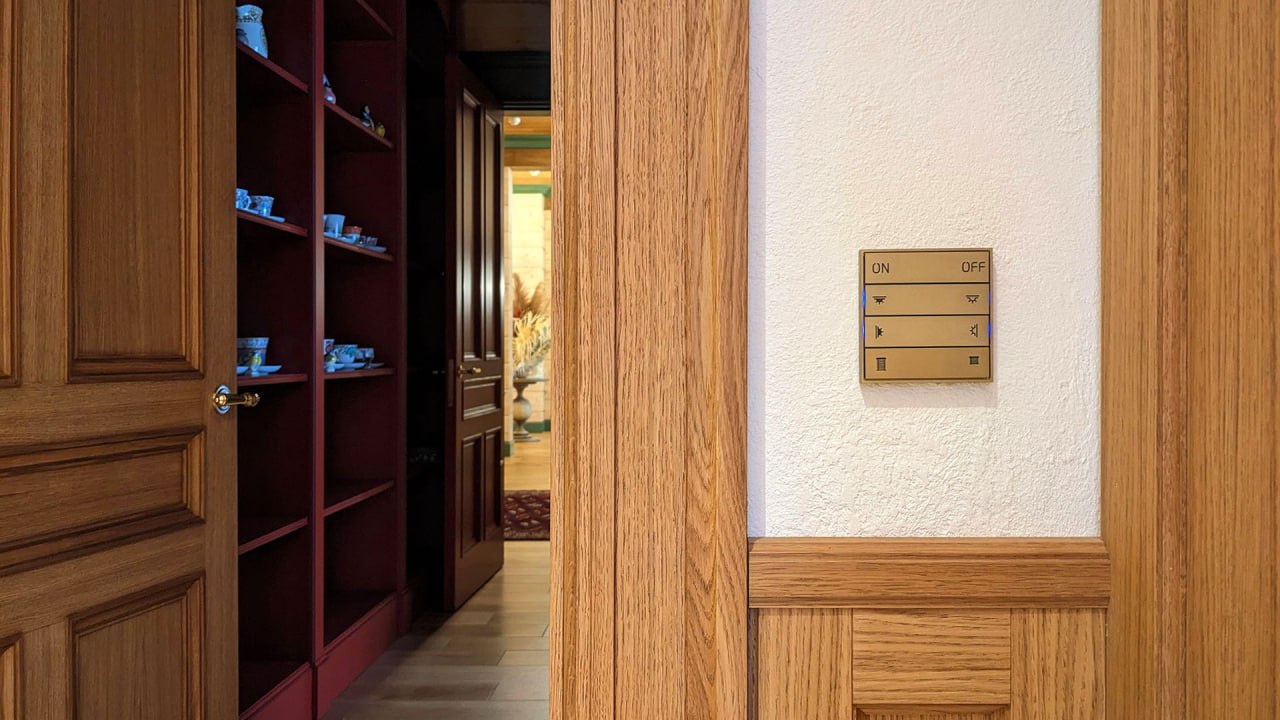

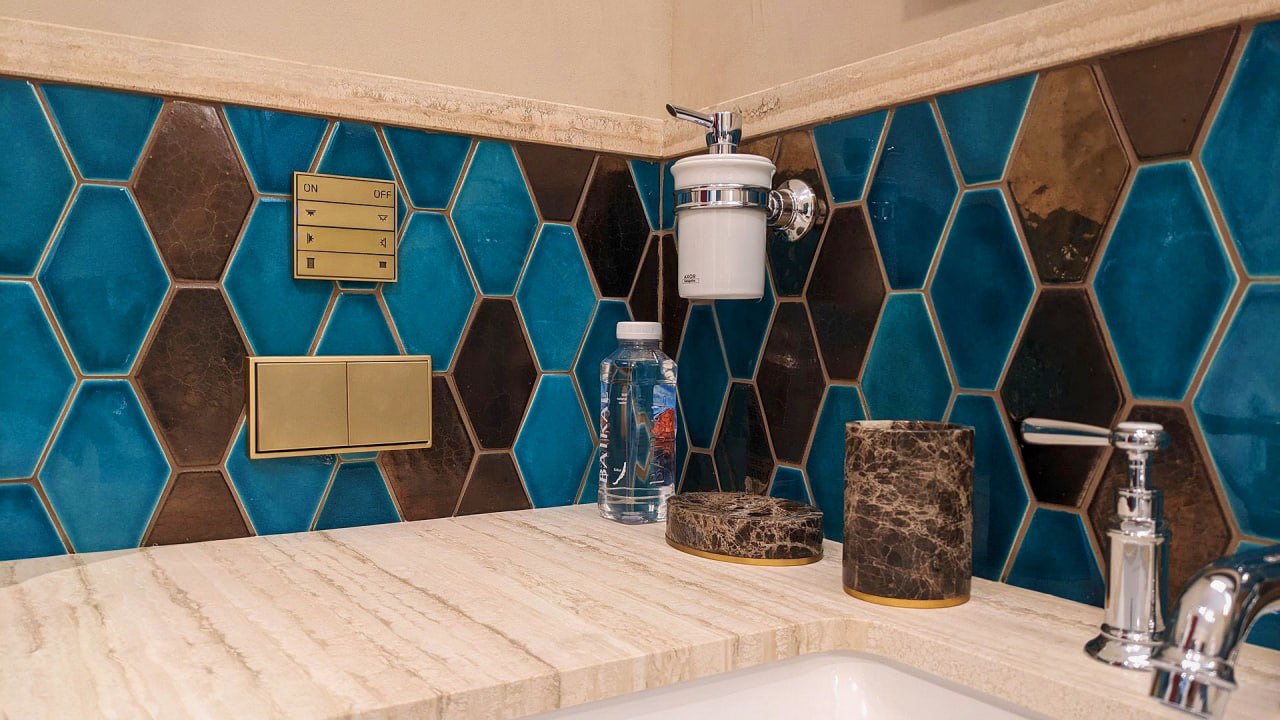

Настенные панели управления Ekinex FF (Италия): Touch & See, 4-х и 2-х клавишные выключатели совместно с электроустановочными изделиями Jung LS990 (Германия), цвет – бронза. Для удобства отдыхающих на клавишах выключателей выполнена гравировка в соответствии с выполняемыми функциями. Подсветка клавиш, облегчает их использование в темноте.

Управление значительной частью внутреннего и на­руж­ного освеще­ния реали­зо­вано на базе протокола DALI. Для интеграции с KNX применены двух­каналь­ные шлюзы ABB DG/S (Германия).

Управление значительной частью внутреннего и наружного освещения, за исключением настенных светильников (бра, подсветка картин) реализовано на базе протокола DALI. Для интеграции DALI и KNX применены двухканальные шлюзы ABB DG/S (Германия).

В проходных зонах, где присутствие отдыхающих не постоянно, применены датчики движения ESYLUX (Германия), обеспечивающие автоматическое плавное включение освещения.

Контроль протечек воды во влажных зонах реализован на базе модулей ABB MT/S и датчиков протечки ABB SWM4 (Германия). Для управления 0-10В вентиляторами встроенных в пол конвекторов применены аналоговые выходы ABB AA/S (Германия).

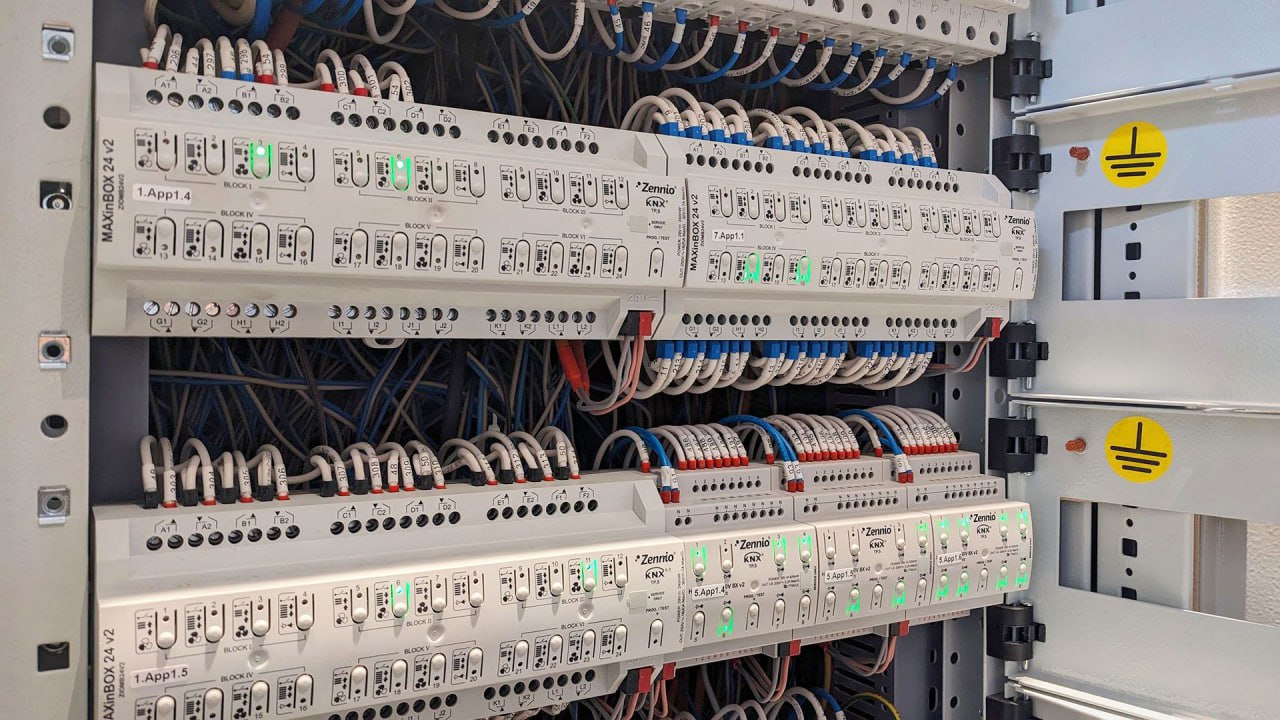

Основная часть устройств уровня автоматизации представлены Zennio (Испания): релейные боки управления освещением и приводами (MAXinBOX 24, MAXinBOX 16 и MAXinBOX SHUTTER 8CH), блоки управления отоплением и теплым полом (HeatingBOX 230V 8X), диммеры (DIMinBOX DX4), датчики и регуляторы температуры (QUAD Plus).

Средний уровень организо­ван на базе IP с использо­ва­нием сущест­вующей локальной сети комплекса зданий. Роль интеграцион­ного контрол­лера отведена Logic Machine — LM5Lp2 (Латвия).

Интеграция приточно-вытяжных установок Breezart (Россия) выполнена по протоколу Modbus RTU c использованием шлюзов Wiren Board Modbus RTU/TCP (Россия).

Интеграция VRV – системы Daikin выполнена при помощи контроллера CoolMaster (Израиль).

В качестве верхнего уровня – диспетчеризации —используется сервер на базе Windows и SCADA система Movicon 11 с общим количеством точек контроля 3,5 тыс. шт.
