НОМИНАЦИЯ «PRO INSTALL. КВАРТИРА»

Премия
Hi–Tech–Building Award 2025 в номинации
«Pro Install. Квартира»

Этот проект прошёл отбор для получения премии Hi–Tech–Building Award 2025 года в номинации «Pro Install. Квартира».

Цели

В основе технического решения должно быть сочетание двух принципов организации идеального пространства: удобство и минимализм.

Удобство — это принцип создания комфортных условий для человека. Удобство подразумевает практичность, функциональность и лёгкость использования. В контексте нашего технического решения удобство означает создание такой системы, которая соответствует ожиданиям пользователя и облегчает его жизнь.

Минимализм — это принцип, который предполагает отказ от всего лишнего и сосредоточение на самом необходимом; стремление к простоте, чистоте форм и ясности. В контексте нашего технического решения минимализм означает использование ограниченного количества предметов, нейтральных цветов и прямых линий.

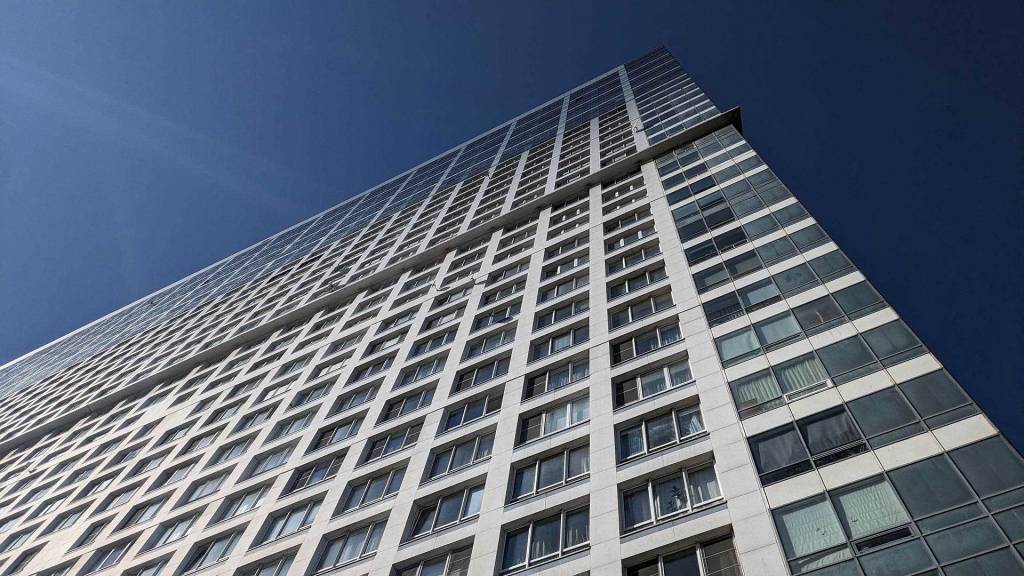

КВАРТИРА В ЖК «АЭРОБУС».
КВАРТИРА В ЖК «АЭРОБУС».
КВАРТИРА В ЖК «АЭРОБУС».

Реализация

Проектом предусмотрены технические средства автоматизации на базе стандарта KNX, что позволило эффективно использовать оборудование разных производителей для реализации целей проекта.

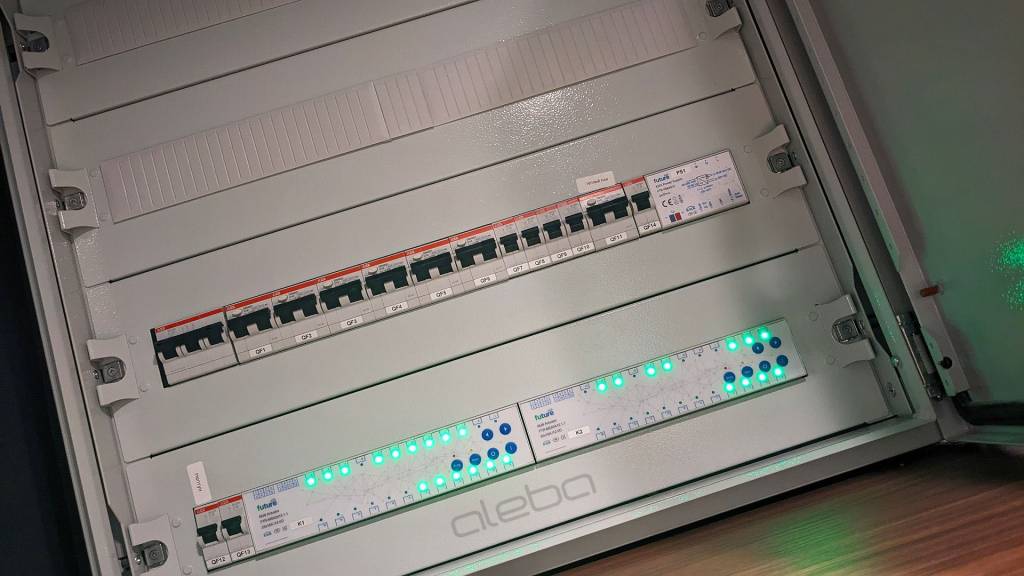

Оборудование системы компактно разместилось в трех металлических щитах ST 600×600×250 мм (DKC, Россия) с рамами для пластронов и монтажными платами. Щиты установлены скрыто, внутри гардеробной системы с возможностью оперативного доступа.

Сердцем системы является блок питания 640 мА со встроенным дросселем и защитой от перегрузки FTR-PS640.1.1 (Future KNX, Турция).

Основные исполнительные устройства — 24-х канальные многофункциональные активаторы FTR-MSA2412.1.1 (Future KNX, Турция), которые обеспечивают управление освещением, приводами отопления, электрическим теплым полом, моторизованными шторами и вытяжными вентиляторами. Данные устройства имеют встроенные элементы управления и индикации, что, при необходимости, позволяет управлять ими вручную.

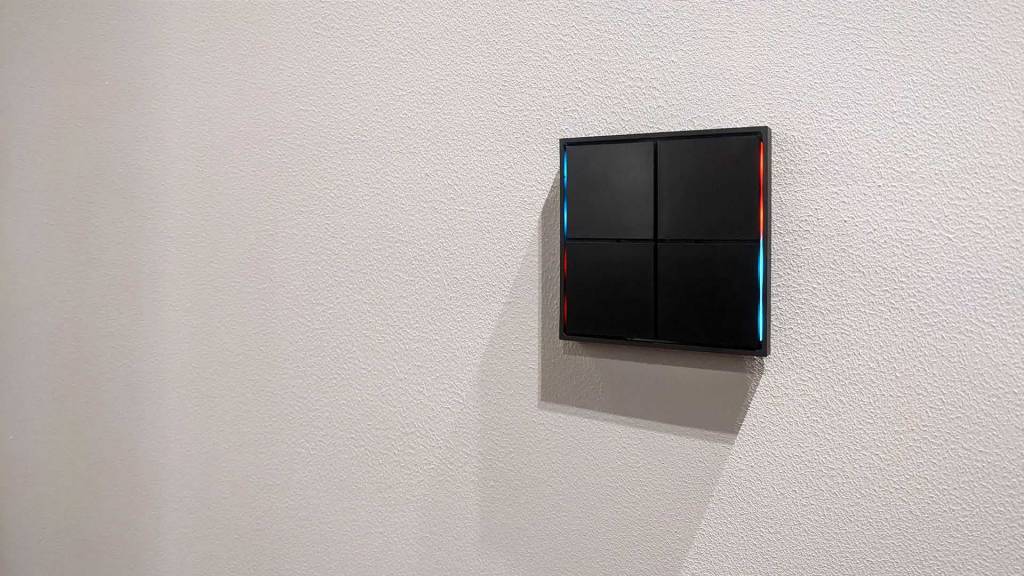

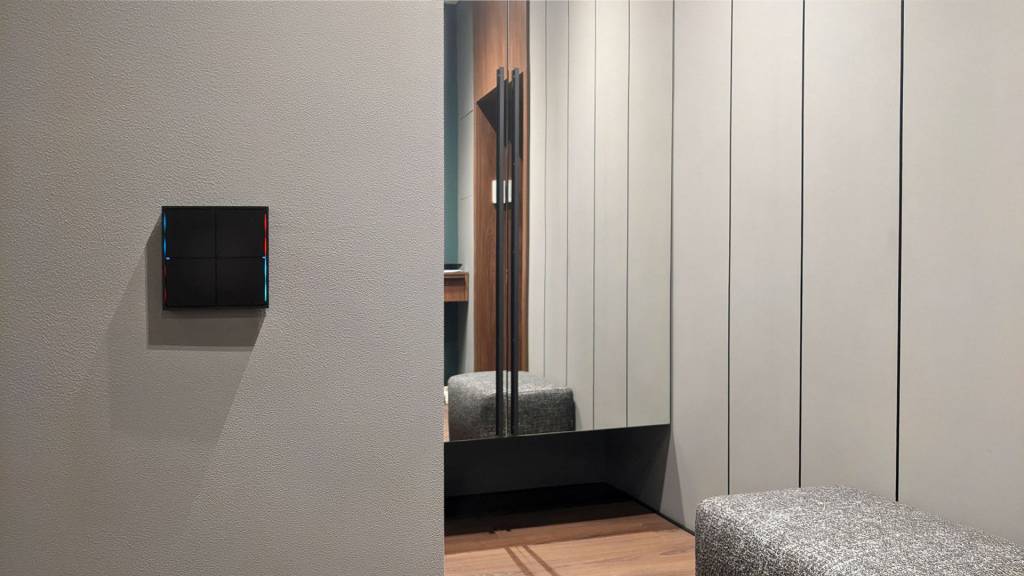

Quadratisch. Praktisch. Gut. Квадрат в дизайне — это признак стабильности, гармонии и равновесия. Поэтому в качестве настенных панелей управления выбраны выключатели Quado (Future KNX, Турция) с клавишами в форме 4-х квадратов и тонкой изящной рамкой.

Металл клавиш ассоциируется с высококачественными и дорогими материалами, что добавляет изделиям премиальности и роскоши, а их чёрный матовый цвет придает интерьеру более глубокий и насыщенный вид, создающий ощущение таинственности и элегантности. Выключатели размещены на удобной привычной высоте, а легкая подсветка клавиш служит удобным ориентиром в темноте.

4 клавиши. 4 сценария. 4 стихии. Такой принцип используется для управления освещением в помещениях. Стихия воды — сценарий «Спокойствие и гармония», стихия земли — сценарий «Устойчивость и надёжность», стихия огня — сценарий «Энергия и страсть», стихия воздуха — сценарий «Лёгкость и свобода».

Панели управления имеют встроенные датчики температуры воздуха, что позволяет системе управлять микроклиматом — обеспечивать поддержание заданной температуры в помещениях квартиры.

КВАРТИРА В ЖК «АЭРОБУС».
КВАРТИРА В ЖК «АЭРОБУС».
КВАРТИРА В ЖК «АЭРОБУС».
КВАРТИРА В ЖК «АЭРОБУС».

Отопление квартиры реализовано при помощи встроенных в пол конвекторов и настенных трубчатых радиаторов, которые управляются термоэлектрическими приводами в коллекторе отопления.

Температура поверхности электрических теплых полов поддерживается при помощи компактного аналого-цифрового интерфейса FTR-UN8.1.1 (Future KNX, Турция) и кабельных датчиков температуры тип NTC10K.

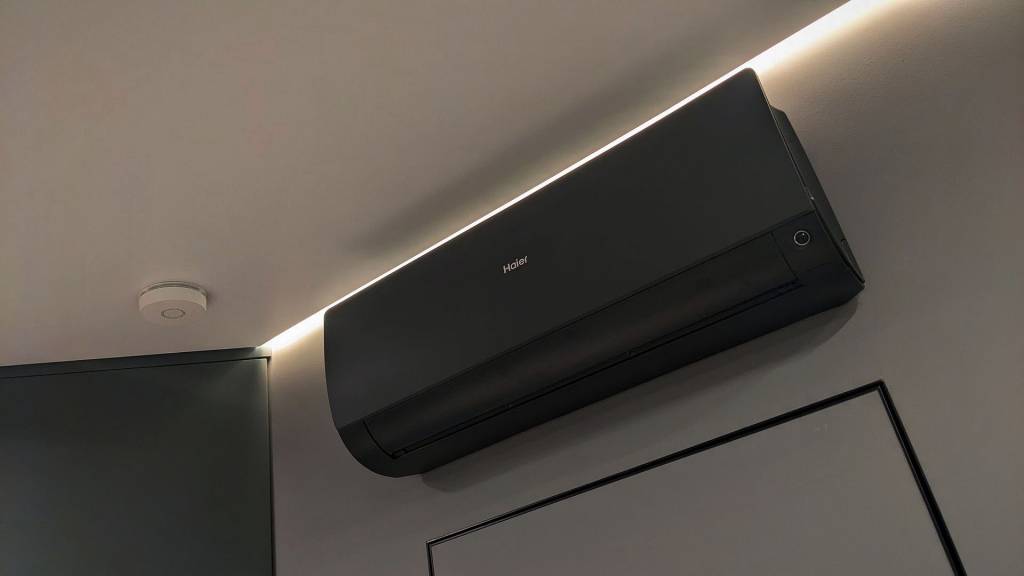

Для охлаждения квартиры применена мульти-сплит система (Haier, Китай), которая интегрируется в систему при помощи шлюза Modbus RTU/KNX TP INKNXMBM1000200 (Intesis, Швеция) и адаптеров Modbus RTU для внутренних блоков HR-1-MB-B (Onokom, Россия).

Вытяжные вентиляторы с/у, кухни и гардеробных включаются вручную и отключаются автоматически через определенное время.

Конечно, мы защитили квартиру от протечек воды (Нептун, Россия).

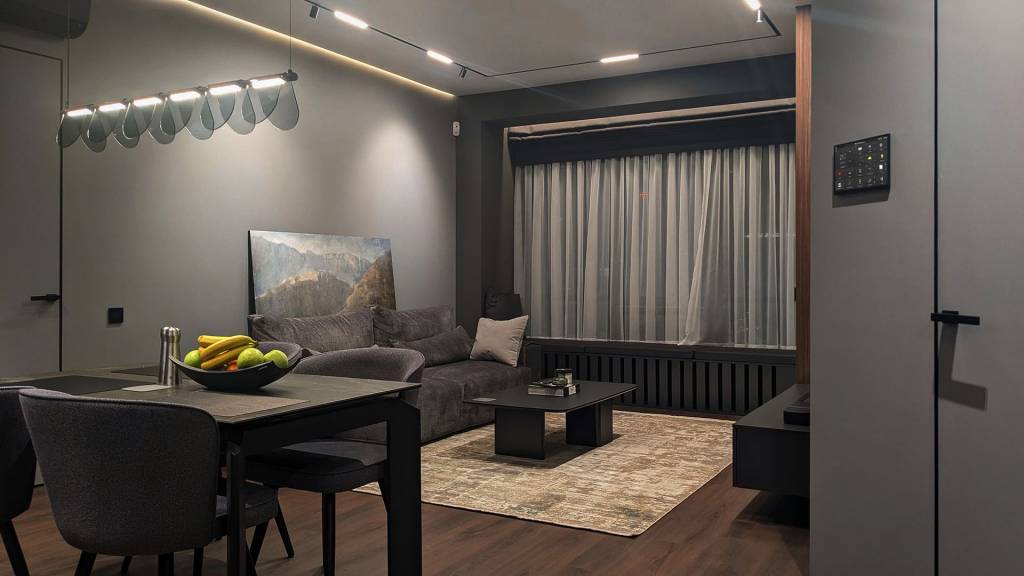

Панорамное остекление позволяет любоваться прекрасным видом из окна, придаёт квартире стильный и современный вид, зрительно увеличивает пространство и создает ощущение бесконечности.

Моторизованные шторы являются важным атрибутом панорамного остекления. Они защищают от яркого солнечного света и регулируют уровень освещённости, таким образом создавая уют и комфорт.

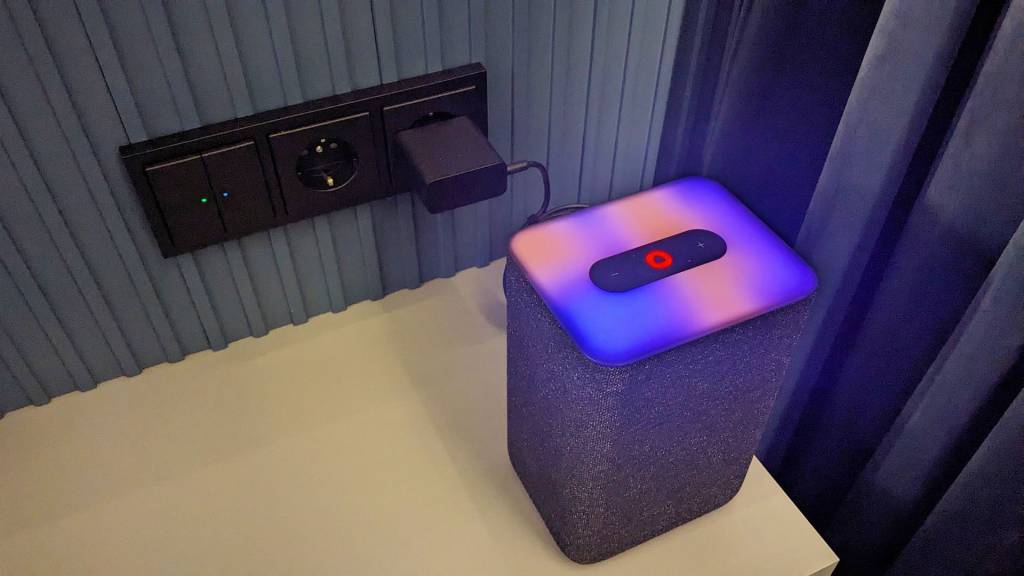

Прикроватые выключатели решены в виде единых блоков с розетками, для чего используется механизмы тип 6108 с клавишами и розетками серии электроустановочных изделий Future, цвет черный бархат (Busch-Jaeger, Германия).

В квартире реализована структурированная кабельная система Gigabit Ethernet (UTP Cat. 6) и локальная вычислительная сеть, включая беспроводной сегмент — точки доступа Aruba Instant On AP22 (HPE, США).

Сенсорная панель управления Z100 размером 10 дюймов (Zennio, Испания) обеспечивает управление всеми функциями системы при помощи единого интерфейса, а установленная дополнительная лицензия позволяет дублировать функции панели на экране смартфона пользователя.

Голосовое управление системой осуществляется помощницей Алиса и сервером URRI KNX-IP (URRI, Белоруссия). Пользователь может давать команды голосом, чтобы включать и выключать освещение, открывать и закрывать шторы, создавать и воспроизводить сценарии. Наиболее востребованной оказалась функция воспроизведения сценариев по времени; её можно использовать в качестве утреннего будильника или напоминания о времени вечерних процедур.

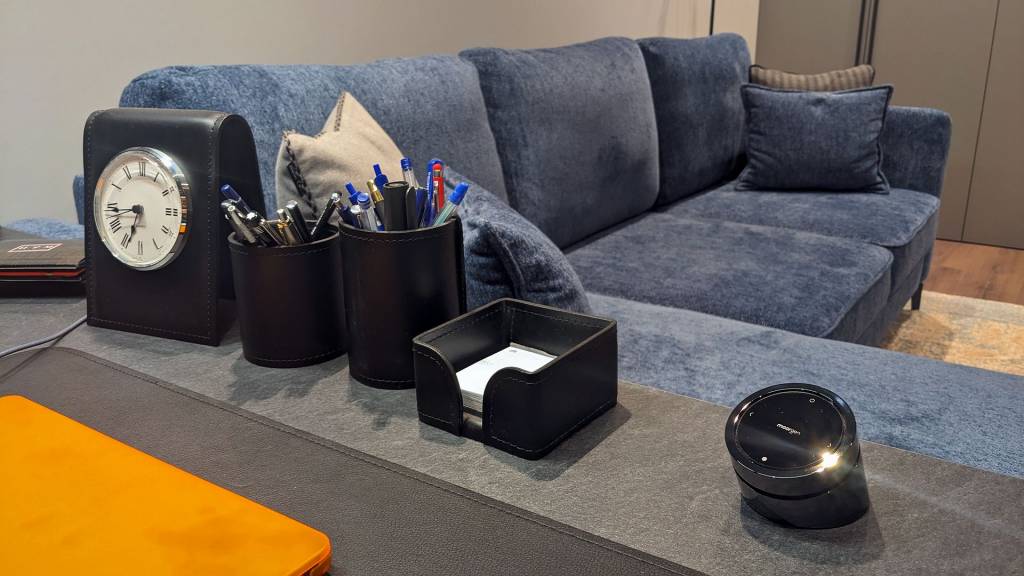

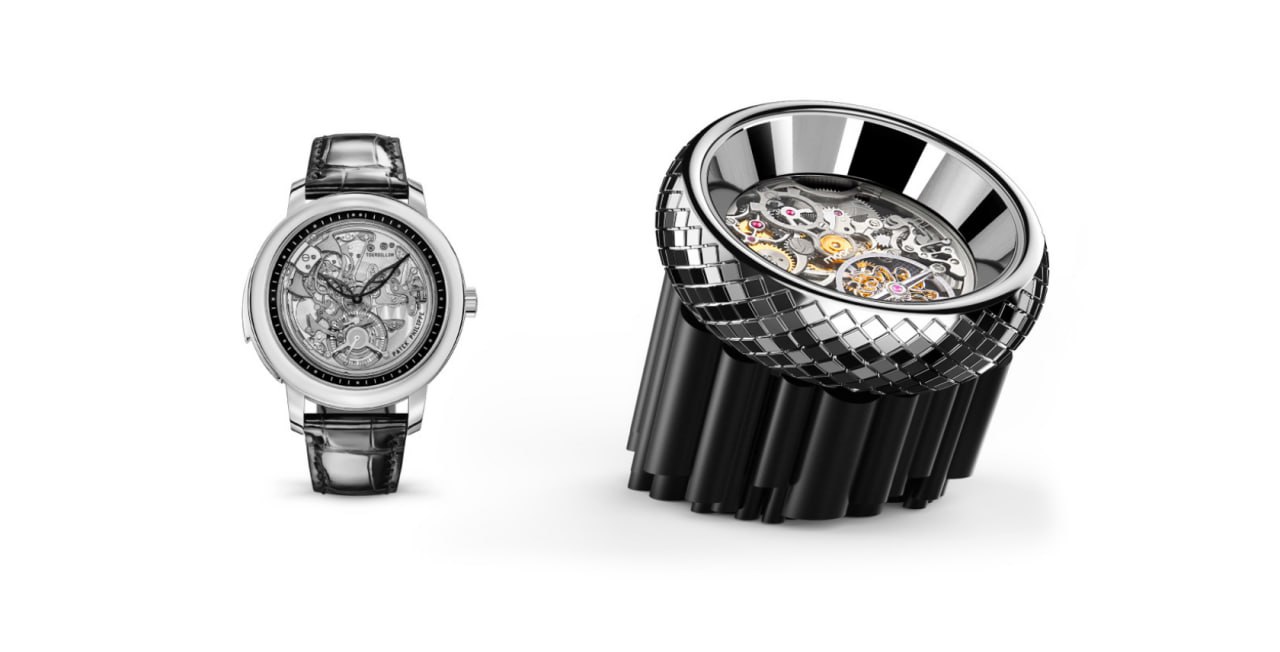

Ну и наконец, жемчужина проекта — умный настольный поворотный пульт управления M58 (Moorgen, Китай), изделие, не имеющее аналогов на рынке, лауреат международных призов в области дизайна: Germany Red Dot, American IDEA, Japan GOOD DESIGN. Строгий минималистский дизайн, простое и удобное управление.

КВАРТИРА В ЖК «АЭРОБУС».
Многофункциональный настольный беспроводной поворотный элемент управления Moorgen
КВАРТИРА В ЖК «АЭРОБУС».

Заключение

Сочетание удобства и минимализма в дизайне интерьера и примененных технологиях комплексной автоматизации квартиры позволило создать функциональное и эстетически приятное пространство с ограниченным количеством элементов, где каждый элемент нужен, важен и прост в использовании. Это была попытка создания идеальной среды, которая, прежде всего, оказывает положительное влияние на эмоциональное состояние человека с целью достижения им равновесия — оптимального физического, ментального и духовного состояния.
